哎哟喂，现在这电子设备是越来越多，越来越复杂了，可它们凑一块儿那真是“热闹”得很——不是你干扰我，就是我影响你。这电磁干扰啊，就像个看不见摸不着的“隐形杀手”，轻则让设备“抽风”误动作，重则直接导致系统瘫痪、通信中断，你说头疼不头疼-3-4。搞电子产品的工程师们，怕是没少为这事儿掉头发。
要治这个“病”，咱得先明白它是咋来的。任何一个电磁干扰事件，都离不开三个“要素”：首先得有个“搞事情”的干扰源；其次要有传播干扰能量的路径；最后还得有个“受害者”——也就是敏感的电子设备-1。所以，解决问题的思路也就清晰了：要么摁住那个“搞事情”的源头，要么切断它使坏的路径，要么就把“受害者”练得身强体壮-1。基于这个思路，行业里经过多年实践，总结出了三板斧，也就是抑制电磁干扰三大技术：屏蔽、滤波和接地-1-6。这三招用好了，绝大部分电磁兼容（EMC）问题都能迎刃而解。
第一板斧：屏蔽——给设备穿上“铁布衫”
屏蔽这技术，说白了就是给电子设备或者里面关键的电路“穿盔甲”。它的目的很明确：要么把干扰电磁波锁在设备里面，不让它跑出去祸害别人；要么把外界的电磁干扰挡在外面，保护设备内部的“柔弱”电路-1。
你可别小看这“盔甲”，里面的学问可大了。根据要对付的干扰类型不同，这“盔甲”也分好几种：对付电场干扰的叫“电屏蔽”，对付低频磁场（比如50赫兹的工频磁场）的叫“磁屏蔽”，而对付高频电磁波辐射的，就叫“电磁屏蔽”-8。实际应用中，经常是几种屏蔽组合着用，效果才扎实-8。
理论计算上，想做个屏蔽效果超好的壳子不算太难。但问题出在实际中——哪有完全密封的“铁桶”啊？设备总要通电吧？那电源线、信号线就得穿进来。设备总要散热吧？那通风孔就得开。还有各种按钮、指示灯、接缝、盖子……这些地方处理不好，就会形成电磁泄漏的“后门”，屏蔽效果大打折扣-8。所以，搞屏蔽设计，细节决定成败。工程师们想尽了办法：在接缝处用导电衬垫-8、通风口加装金属屏蔽网-8、电缆进出口使用特殊的穿心电容或者滤波器-8、甚至给设备的门框装上导电橡胶条-8。这些都是为了保证那身“铁布衫”没有破绽。
最新的趋势更是讲究。比如在开关电源里，会给变压器包上铜箔来做屏蔽，利用涡流效应抵消漏磁-4；对于整机，可能会采用镀锌钢板机箱，再配上专业的EMC密封衬垫，打造一个全方位的“三维防御”-4。有案例显示，经过这样细致的屏蔽处理，设备的辐射发射值能从超标十几分贝，硬生生拉回到合规线以内-4。
第二板斧：滤波——在信号通道上设“关卡”
如果说屏蔽是防“空袭”，那滤波就是防“地面渗透”。很多干扰是沿着电源线、信号线这些“道路”传导进来的-5。滤波技术，就是在这些关键通道上设置“安检关卡”，把混在有用信号里的“坏分子”（干扰频率）揪出来滤掉，只让“良民”（有用信号）通过-1。

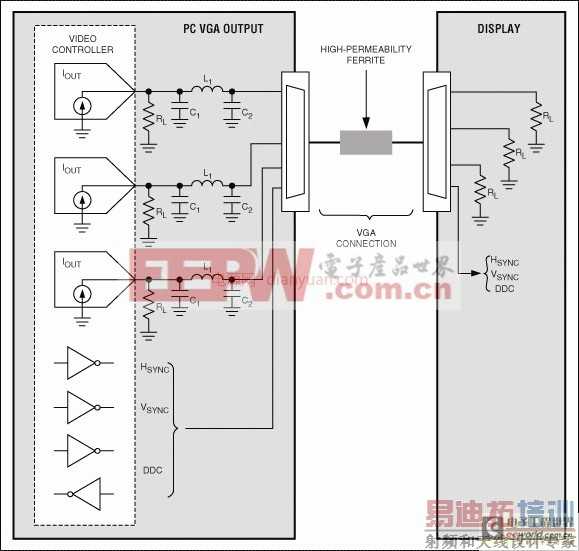

这个“关卡”就是滤波器。它的核心思想是利用电感、电容等元件的频率特性，对不同频率的信号区别对待。设计时讲究可多了：频率特性要对、耐压要够、电流要足、自身不能产生太多干扰-5。而且，装在哪、怎么装也极其关键，位置不对、接线不当，效果可能就差出去十万八千里-5。
对付传导干扰，滤波器可是主力军。常见的玩法是“组合拳”：用X电容主要对付差模干扰（两条线之间的干扰），用共模电感来抑制共模干扰（两条线对地之间的干扰）-4。有经验的工程师会根据干扰的频段（比如150kHz-1MHz主要是差模，1MHz以上共模更突出）来调整这个“黄金搭档”的参数-4。
现在滤波技术也在不断进化。为了节省宝贵的电路板空间，集成度高的有源滤波器开始大显身手，它能将滤波电路的体积减小一大半，同时性能还更强劲-4。还有像“开关频率调制”这样的“黑科技”，它不是直接降低干扰总量，而是通过让开关电源的工作频率在一定范围内随机或规律地抖动，把原本集中在单一频率上的尖峰干扰能量“摊薄”到周围一片频带上，这样每个频点上的干扰幅值就不容易超标了-3-5。这思路，挺巧妙！
第三板斧：接地——构建稳定的“大地之基”
接地，可能是最容易被误解，但也最基础、最重要的一招。它可不光是为了防触电保安全，在抑制电磁干扰方面，它扮演着“定海神针”的角色-1。一个好的接地系统，能为干扰信号提供一个低阻抗的排泄通道，让它尽快流入大地，而不是四处乱窜影响其他电路-1。
但接地也是个“双刃剑”。搞得好，它是抗干扰利器；搞不好，它自己反而会引入“地回路干扰”-1。因为地线本身也有阻抗，不同电路如果共用一段地线，一个电路的电流变化就会在地线上产生压降，这个压降会叠加到其他电路上，形成干扰-1。
所以，接地策略非常有讲究。一个核心原则是“分而治之”：高频电路和低频电路的地要分开，数字地和模拟地更要分开-4。通常，低频（比如1MHz以下）电路适合用“单点接地”，避免形成地环路；而高频（比如10MHz以上）电路则适合“多点接地”，以减少地线阻抗-4。复杂的设备常常采用“混合接地”策略。在实际布线中，严格控制接地阻抗（比如做到小于1欧姆）也非常关键-4。
综合运用：三大技术联手，破解现实难题
在实际工程中，抑制电磁干扰三大技术从来不是孤军奋战，而是协同作战的“铁三角”。我们来看一个具体的痛点：如何搞定开关电源这个“干扰大户”。开关电源里开关管动作的瞬间，会产生极高的电压电流变化率，这是强大的干扰源-5。
要治它，首先可以在源头用“软开关技术”，让开关管在电压或电流为零的时刻导通或关断，从根上减小干扰-5。接着，用屏蔽技术把高频变压器包起来，防止磁场泄漏-4。在电源的输入输出端布置精心设计的EMI滤波器，把传导出来的干扰“堵”在设备内部-5。整个电路板和执行以上措施的所有部件，都必须有一个干净、低阻抗的接地系统作为保障-4。只有这样“组合拳”打下来，才能让一个开关电源既高效工作，又安分守己。
再比如，面对更棘手的静电放电（ESD）脉冲干扰，同样需要这三板斧齐上阵：机箱屏蔽负责将大部分能量挡在外面；滤波电路（特别是信号端口）负责吸收溜进来的高频能量；而一个良好的接地系统，则是快速泄放电荷、维持系统电位稳定的最终保障-6。你看，面对不同的“敌人”，这三大技术灵活组合，就是工程师手里最可靠的武器库。
搞定电磁干扰这事儿，没有一招鲜的秘诀。深刻理解屏蔽、滤波、接地这抑制电磁干扰三大技术的原理与应用场景，根据具体产品的干扰特性和标准要求，在电路设计、PCB布局、结构工艺上综合施策、精细打磨，才是做出可靠、稳定、合规的电子产品的正道。这过程虽然繁琐，有点像老中医开方子，讲究君臣佐使的配合，但当你看到自己的产品顺利通过严格的EMC测试时，那种成就感，别提多踏实了。
