硅光，到底是个啥？
你有没有想过，为什么英伟达、英特尔、思科等科技巨头都在疯狂布局硅光？它究竟有何魔力，能被称为光通信的未来？
今天，我们就来彻底揭开硅光的神秘面纱，看看它如何重塑我们的数字世界！
什么是硅光

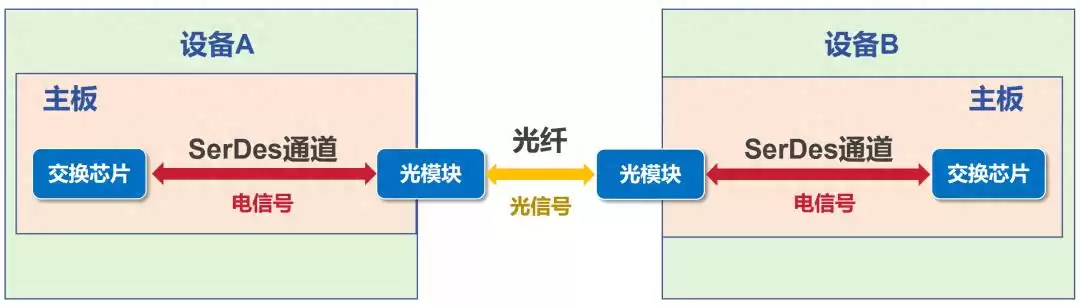

在深入之前，我们先快速回顾传统光通信的基本架构：
这个模型很简单：两台设备通过光模块连接，光模块负责电光转换，光纤传输光信号。信号到达后，光模块转成电信号，再通过电通道送到交换芯片处理。

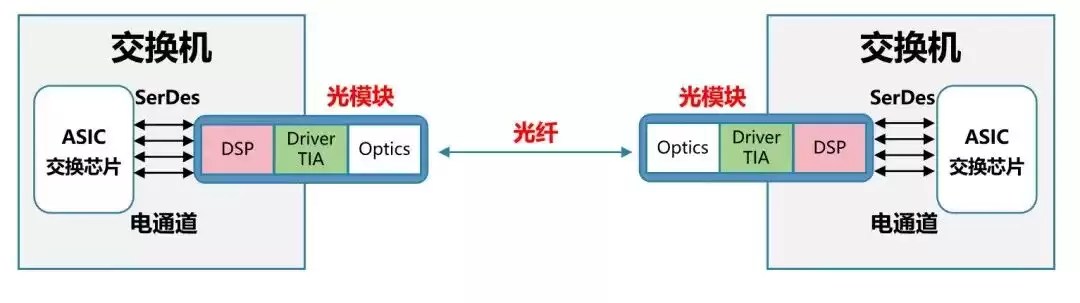

关键角色SerDes（串行器/解串器）就像“交通枢纽”，实现串并行转换：
光通信凭借高速率、低能耗、低成本、强抗干扰等优势，远超电通信。要提升系统性能，理想方案是全面转向光通道。
两大策略浮出水面：
1. 让光模块无限靠近交换芯片，缩短电通道距离。SerDes已成瓶颈——AI算力集群要求400G、800G甚至1.6T带宽，电信号损耗大，长距离传输时速率暴跌。

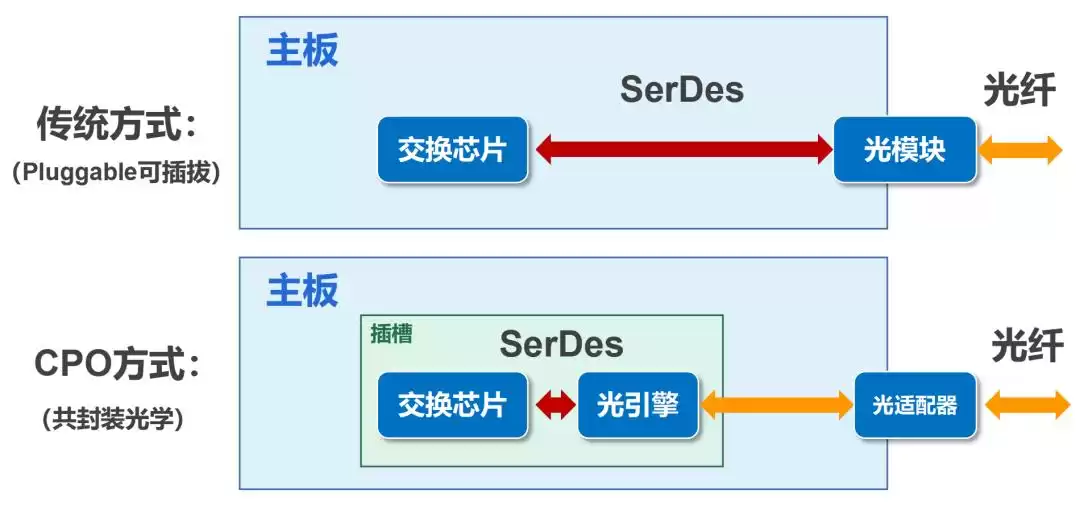

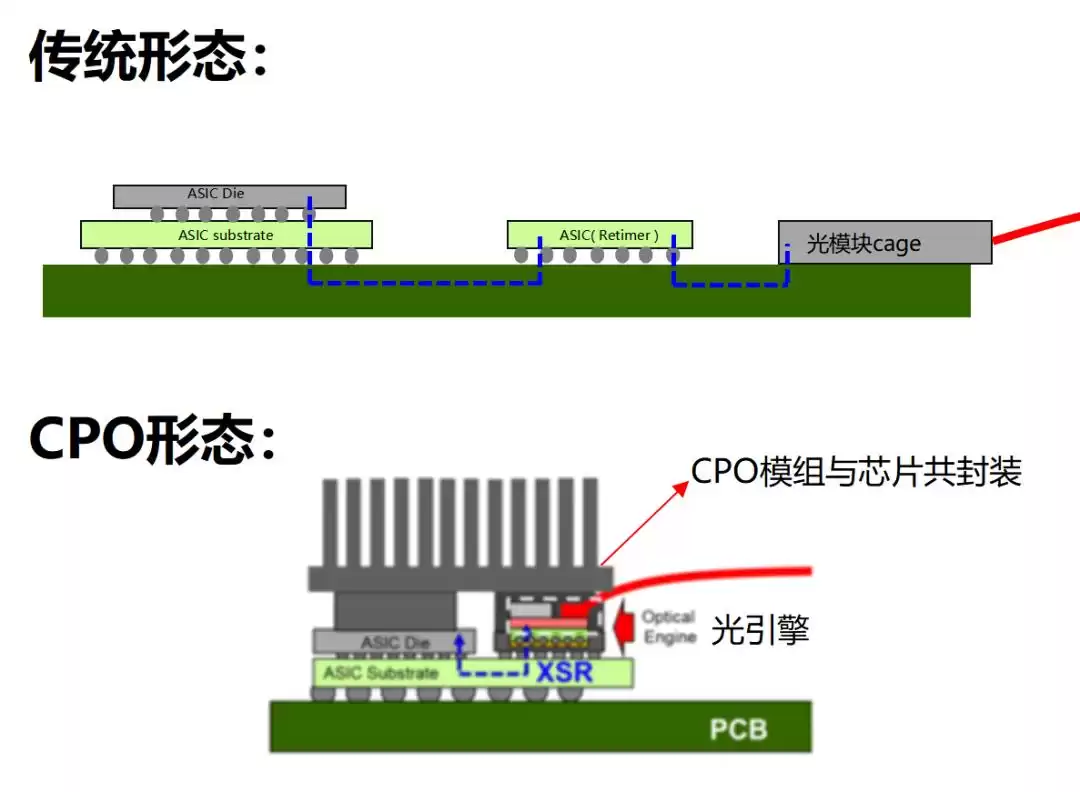

2. 更激进的一步：直接把光模块和交换芯片封装成“一体”！这就是火爆的CPO（共封装光学）技术。
CPO的核心思想，正是硅光（silicon photonics）——将多种光器件集成在硅基衬底上，打造“集成光路”。简单说：CPU/GPU是集成电路，硅光则是“集成光路”，用硅工艺实现光信号处理。
硅光光模块的架构和原理
对比传统光模块，硅光如何实现突破？

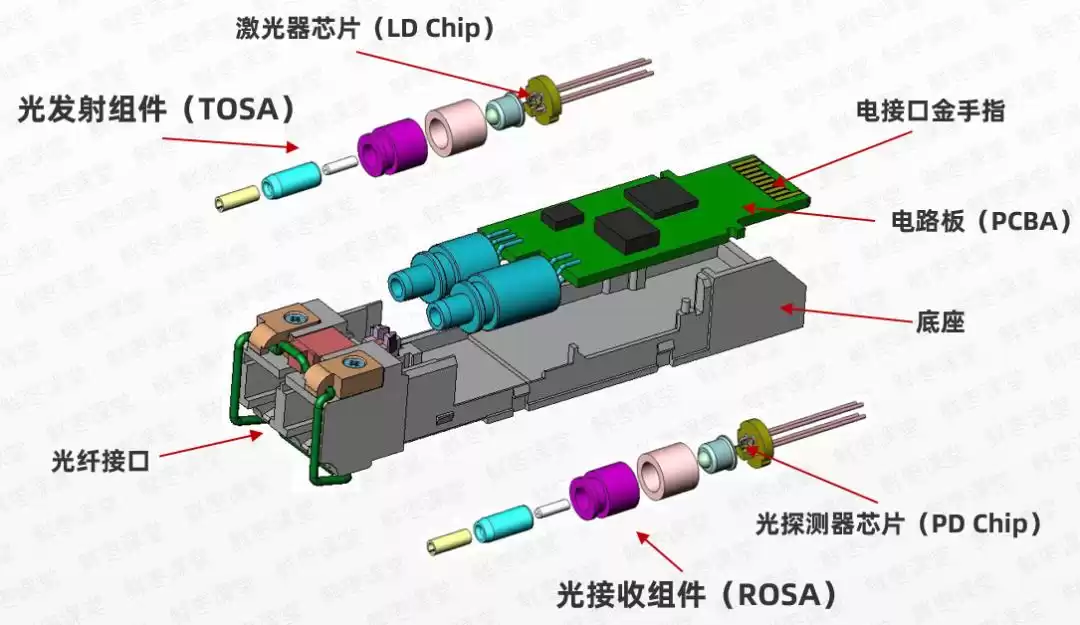

光模块的核心功能是发光和收光。传统方案采用分立器件封装，组件多且复杂：
传统光模块含电芯片（如LD、TIA、DSP）和光芯片（激光器、探测器）。电芯片基于硅材料，光芯片则依赖III-V族材料（如InP、GaAs），后者性能优异但成本高。

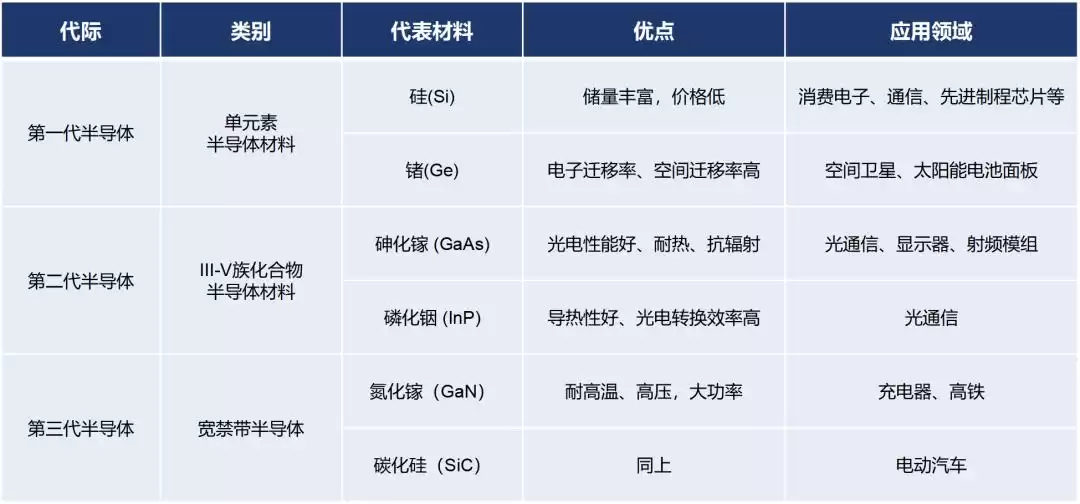

III-V族材料（第二代半导体）适合光芯片，因其高频、抗辐射、光电效率高：

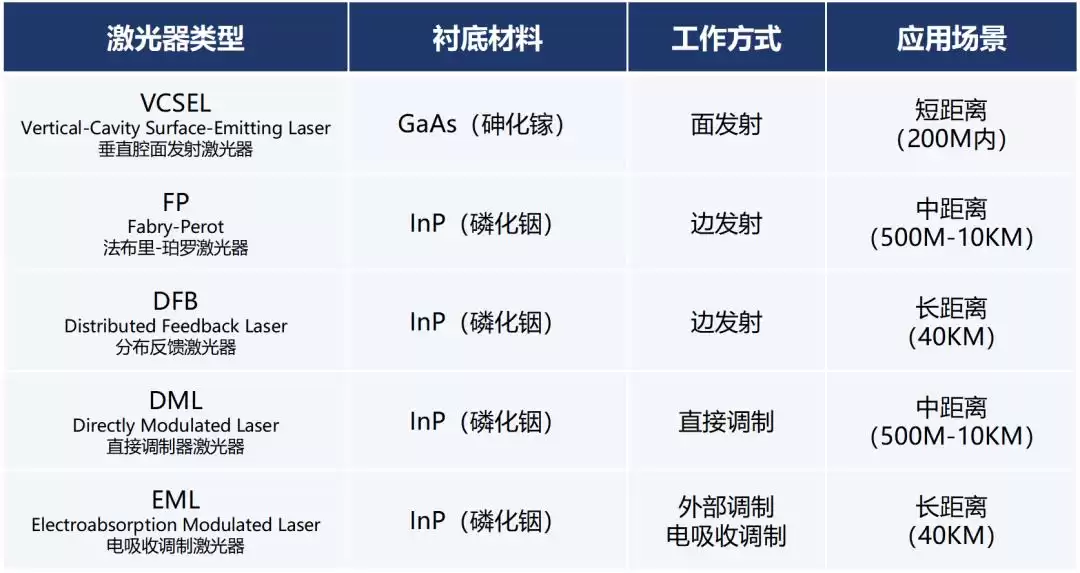

激光器材料多样：
硅光光模块颠覆传统：用CMOS工艺直接在硅基上集成调制器、探测器等，体积小、集成度高：
硅光模块内部构造（Intel）
来源：Intel

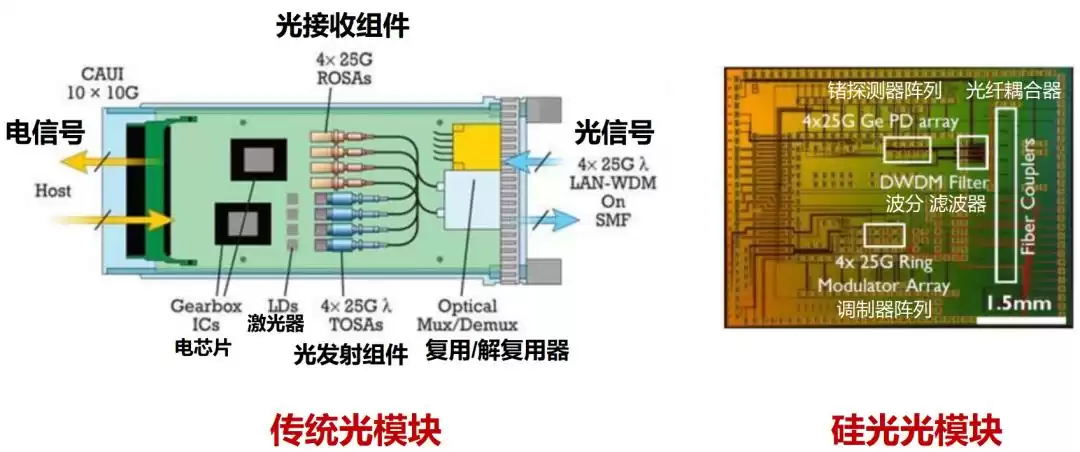

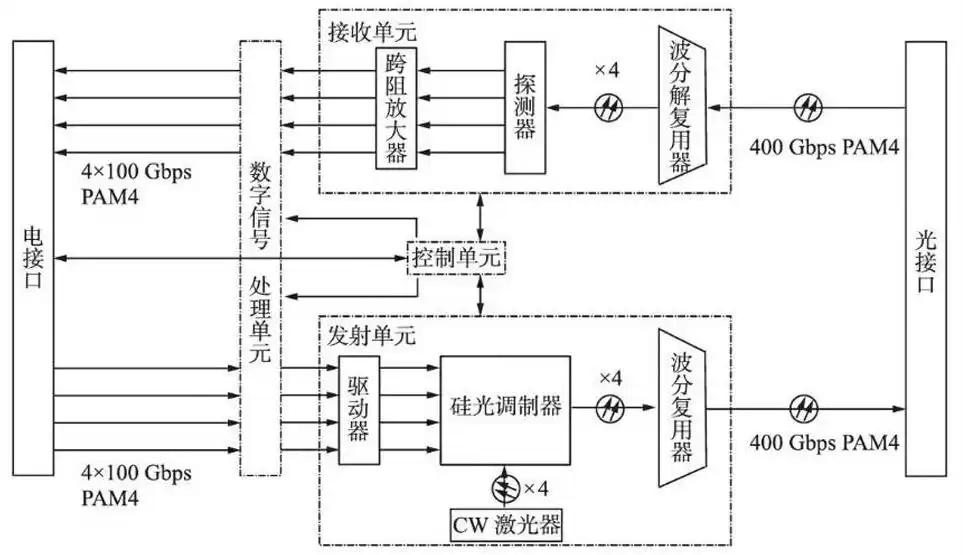

功能架构类似，但硅光高度集成：
来源：《400G FR4硅光收发模块的研究》

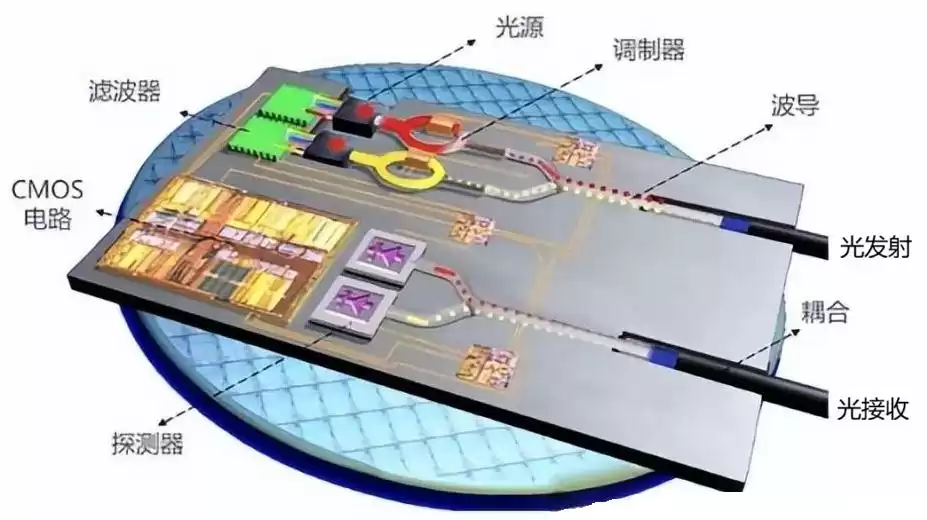

硅光模块紧凑设计：

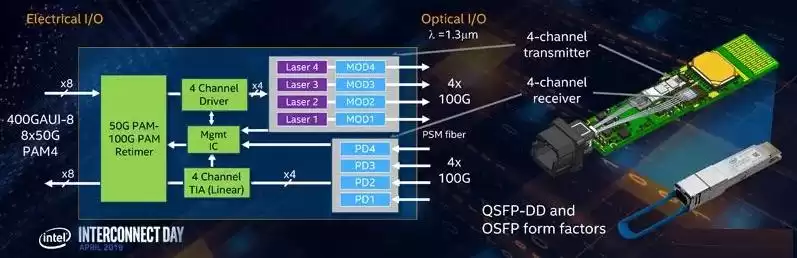

400G硅光模块架构（Intel）
来源：imec

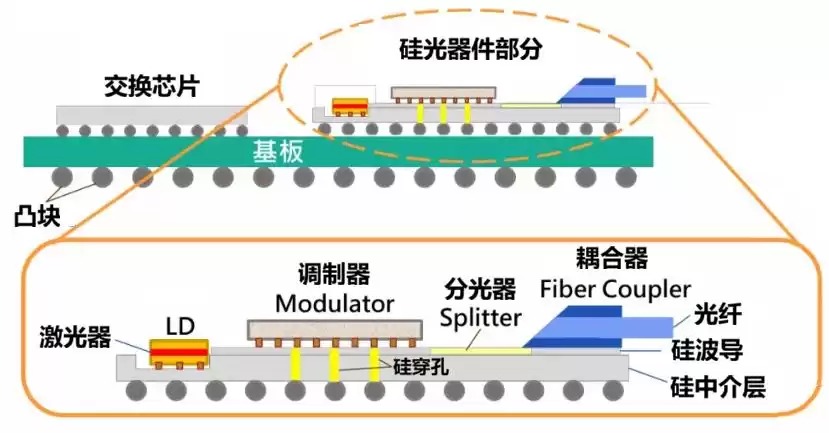

封装示意图：
具体实现上，硅光有亮点也有挑战：
激光器：硅本身不擅发光，通常外挂III-V族激光器（如CW激光器），确保稳定光源。
调制器：利用等离子色散效应，通过电压控制光信号。主流方案有MZM和MRR：

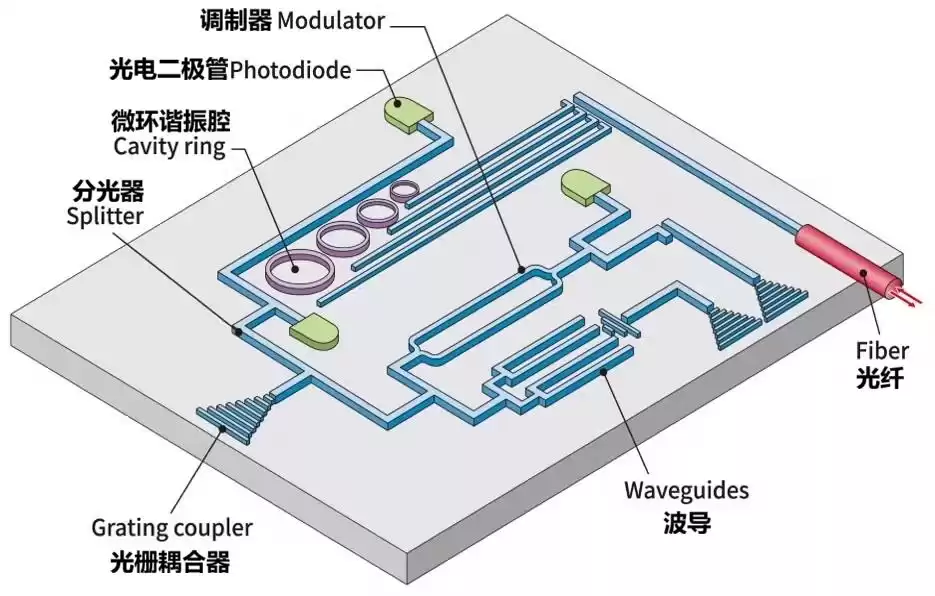

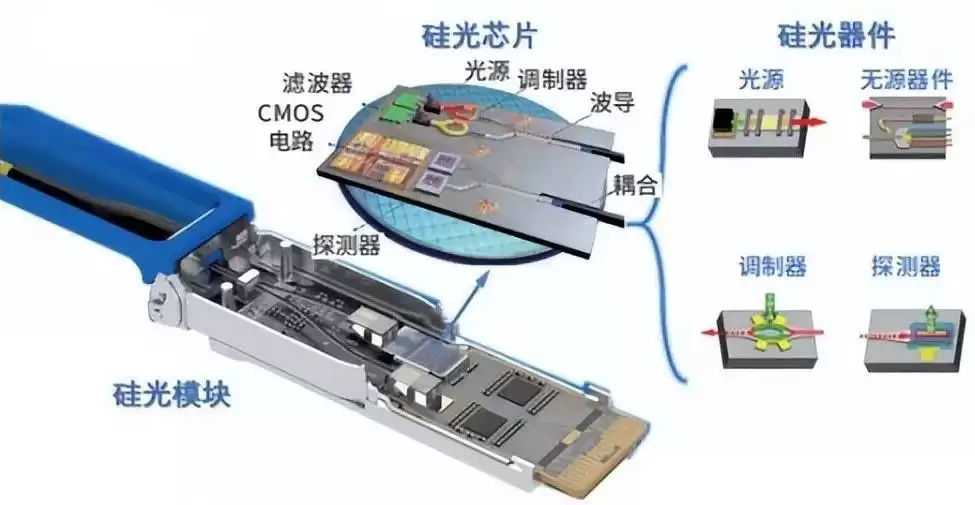

硅光器件示意

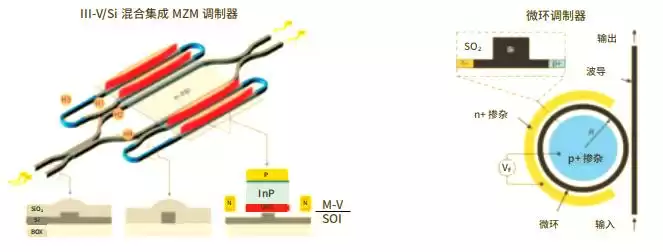

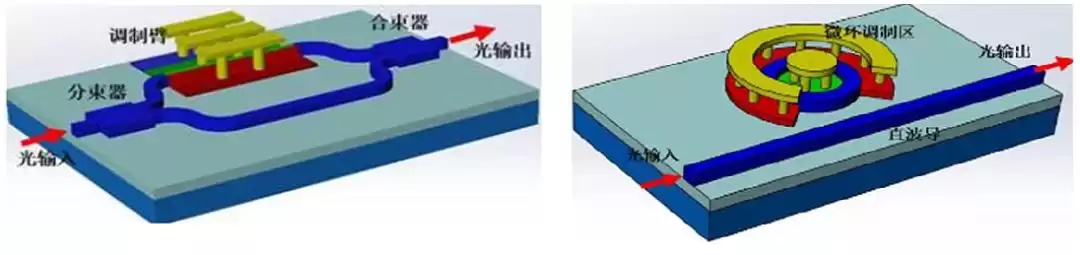

MZM与MRR对比
MRR尺寸小，是高速调制优选。但硅基调制器在1.6T+场景需提升稳定性。
波导：硅上“挖”出光通道，利用折射率差异实现低损耗传输：

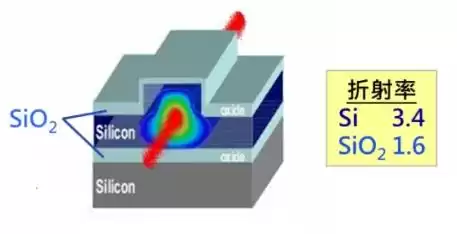

硅波导结构
硅波导弯曲半径小，集成度高：

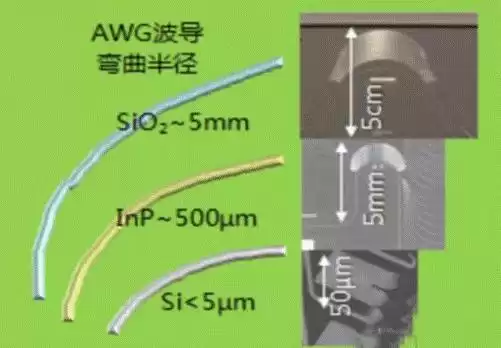

材料波导对比
光探测器：锗硅集成，实现高速探测。
波分复用：支持多波长并行，提升带宽。常用AWG、MZI等方案。
耦合：连接波导与光纤，精度要求极高，是硅光封装痛点。
硅光光模块的优点
相比传统方案，硅光优势明显：
高集成度：器件单片集成，体积缩小30%，助力AI算力高密度部署。
低成本潜力：硅材料成本仅为InP的1/20，产业链成熟。
低功耗：减少连接损耗，无需TEC，功耗降约40%（800G模块可控在14W）。
产业链复用：借用CMOS工艺，百纳米制程即可，人才和技术基础雄厚。
但封装成本占90%，标准化不足仍是挑战。

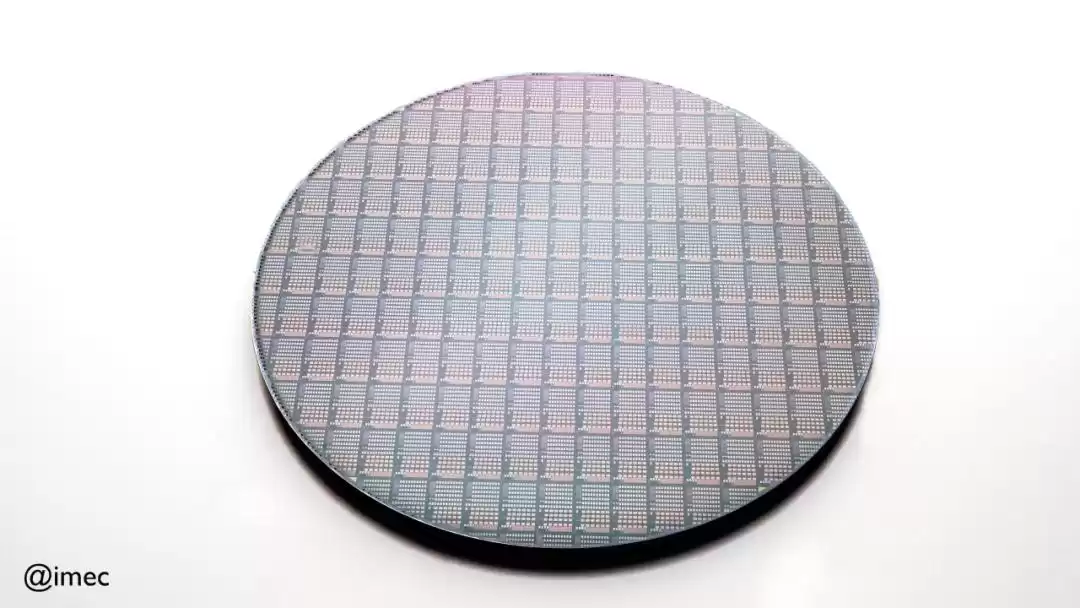

硅光晶圆（imec）
硅光的应用场景
硅光四大主流方向：
光通信：AI算力驱动800G/1.6T需求，硅光+LPO/CPO成超高速方案核心。预计2025年市场规模超60亿美元。

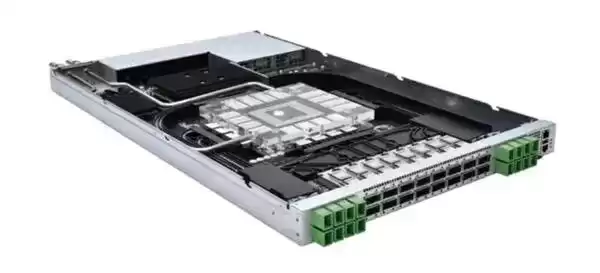

CPO交换机（锐捷）
激光雷达：打造芯片级固态LiDAR，尺寸如硬币，成本降至百美元级，用于自动驾驶、工业自动化。

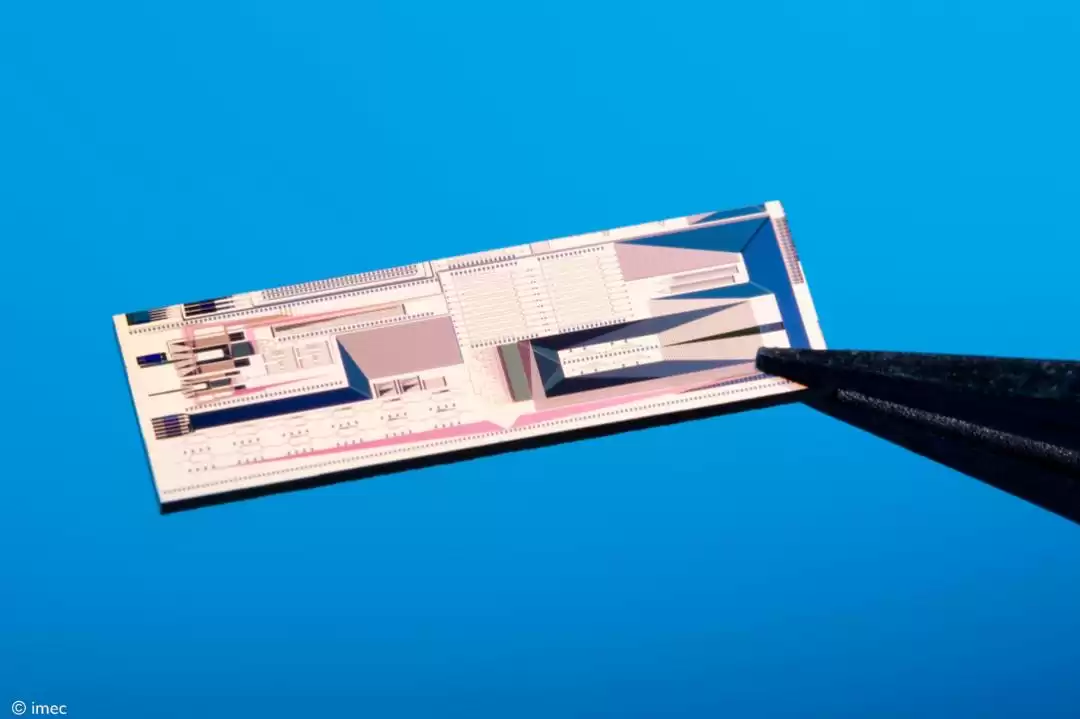

硅光LiDAR芯片（imec）
光计算：光计算并行能力强、延迟低，适合AI算法。硅光芯片能效比电子芯片高数倍，光电混合架构前景广阔。
生物传感：高灵敏度传感器，用于医疗诊断、环境监测，实现便携低成本检测。
最后的话
硅光产业正高速发展：科技巨头加速布局，国内企业如中际旭创、华为等快速追赶。光电融合大势所趋，硅光有望掀起信息技术革命！
未来是否走向全光世界？答案就在眼前。如果您对硅光技术有独到见解，欢迎在评论区畅所欲言！关注我们，获取更多前沿科技深度解析。
若您对硅光技术及流片相关话题有更多探讨需求，欢迎添加微信或企业微信深入交流。
参考文献：
1、《AI算力之硅光芯片行业专题报告：未来之光，趋势已现》，天风证券；
2、《一文了解硅光芯片原理及器件技术》，圆圆de圆，半导体全解；
3、《通信行业深度报告：AI高速率时代，硅光子迎成长机遇》，开元证券；
4、《硅光&LPO_光摩尔定律的延续》，长江证券；
5、《激光芯片与硅光芯片：光电子革命中的“光源”与“光路”》，柠檬光子；
6、《什么是硅光技术？什么是硅光光模块？》，Focus光通信；
7、《硅光，行业颠覆者or推动者？》，是德科技；
8、《硅光子学：搭载数十年的芯片制造经验》，半导体产业纵横；
9、百度百科、维基百科、各厂商官网。
