一、开头引言
天线是WiFi设备与无线网络之间的关键桥梁，负责将电能转换为电磁射频波进行发射，同时接收传入的射频信号转换为电能-1。无论是普通家庭路由器信号弱、户外无线网桥连接不稳定，还是DIY自制高增益天线调试失败，其根源往往都与天线本身的性能异常直接相关。
目前市面上的天线检测资料普遍存在两个极端：要么是过于理论化的教科书内容，普通用户根本无从下手；要么是内容严重同质化，翻来覆去就是“目测+万用表测通断”那三板斧。本文首次系统性地从DIY自制场景、路由器改造场景、户外网桥部署场景三个维度切入，分层级讲解天线检测方法：新手无需专业设备即可完成快速初筛，专业用户可依托矢量网络分析仪实现驻波比、阻抗、带宽等高精度指标测量。无论是电子维修人员、企业质检从业者还是电子爱好者，都能在本文中找到适配自己场景的实操方案。
二、前置准备
2.1 WiFi天线检测核心工具介绍（从入门到专业）
基础款（新手必备，适配路由器改造与自制场景）：
数字万用表：用于测试天线馈线的通断性、判断SMA接头是否存在短路。建议选择具备电阻档（Ω档）和通断蜂鸣档的数字万用表，价格在50-200元之间即可满足基础检测需求。
直尺/游标卡尺：针对自制菱形天线、八木天线，需精确测量振子尺寸（如菱形边长应为31mm，对应2.4GHz波长的1/4）-。尺寸偏差会直接影响谐振频率，进而导致驻波比升高。
热缩管与焊接工具：检测过程中发现馈线焊点脱落时，需立即修复。2.4G高频信号衰减严重，馈线长度最好不超过1米-。
专业款（适配批量质检与高精度调试场景）：
矢量网络分析仪：检测WiFi天线性能的核心设备，用于测量电压驻波比（VSWR）、回波损耗（RL）、输入阻抗等关键参数-20。频率范围应至少覆盖Sub 6G频段（即覆盖蓝牙、WiFi 2.4G/5G等主要频段）-21。
天线分析仪/天分仪：便携式专用仪器，可直接插入天线进行驻波比测试，适合户外网桥安装场景的现场调试。
微波暗室与增益测试系统：用于精确测量天线增益。无暗室条件下，可采用“标准天线对比法”进行近似测量。
频谱分析仪：配合信号发生器，可评估天线在不同频率下的接收灵敏度。
2.2 WiFi天线检测安全注意事项（分场景防护）
⚠️ 重中之重：以下安全事项必须严格遵守，不可心存侥幸

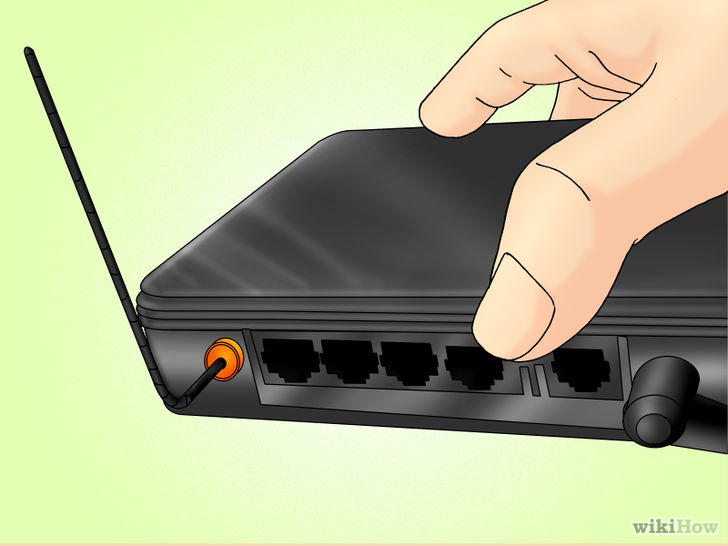

断电操作原则（通用） ：在拆装、检测天线之前，务必断开路由器/无线设备的电源。带电插拔天线不仅可能导致设备射频功放模块损坏，还存在触电风险。
户外天线防雷与接地要求（户外网桥/室外部署场景） ：室外天线必须在避雷针45度防雷保护角范围内安装-。接地系统导电必须良好，接地电阻一般不大于4欧姆，最多不超过10欧姆-。同轴天馈线的外屏蔽层应在馈线顶端靠近天线处以及接入设备的前端做接地处理-。未正确接地的室外天线，即便本身具备一定防雷结构，仍存在雷击损毁风险-。
静电防护与焊接安全（DIY自制场景） ：2.4G频段的射频元器件对静电敏感，操作前应触摸接地金属释放静电。焊接SMA接头时，若填锡量过多可能产生焊瘤导致绝缘性能降低，甚至引发内外导体短路-。
防潮与接触面清洁：室外天线接口必须做好防水处理，发现锈蚀时可用玻璃胶做外部防水涂覆处理-。检测前应检查接口是否有锈蚀或氧化，必要时用无水酒精清洁接触面。
2.3 WiFi天线基础认知（适配精准检测）
WiFi天线按结构类型主要分为：偶极子天线（全向）、八木天线（定向）、菱形天线（高增益定向）、抛物面天线（极远距离）、PCB板载天线（嵌入式设备）等。了解天线类型有助于选择正确的检测方法和判断标准。
与检测密切相关的三个核心参数：
驻波比（VSWR） ：衡量天线与传输线之间阻抗匹配程度的指标。理想值为1，表示所有能量被天线辐射出去；VSWR越高，反射能量越多，不仅信号传输效率下降，严重时还可能烧毁设备功放。对WiFi应用而言，VSWR低于2通常被认为是可接受的-1。
增益（Gain，单位dBi） ：描述天线在最大辐射方向上相较于理想点源天线的能量集中程度。高增益天线信号传播距离更远，但辐射角度更窄-。
工作频段/带宽：天线需在其设计频率（2.4GHz或5GHz）附近有效工作。S11小于-10dB的频段为天线的有效带宽-20。
三、核心检测方法
3.1 WiFi天线基础检测法（新手快速初筛，无需专业设备）
方法一：目视与物理检查
外观检查：查看天线外壳是否有裂纹、变形、进水痕迹。室外天线尤其需检查接口防水胶圈是否完好。
接头检查：检查SMA/RP-SMA接口的金属针是否居中、无明显弯曲或断裂。接口松动时，可用钳子固定SMA接头后旋转螺帽拧紧-。
馈线检查：同轴电缆外皮有无破损、压扁。馈线过长（超过1米）会导致2.4GHz高频信号严重衰减，影响检测准确性-。
🔍 判断标准：存在上述任一物理异常，天线很可能性能已受损，建议优先更换或维修。
方法二：万用表通断检测法（判断短路与断路）
将万用表调至电阻档（200Ω档或蜂鸣档）：
检测天线芯线与外壳之间：红表笔接SMA接头中心针，黑表笔接接头外壳金属部分。正常天线两端应不导通（电阻无穷大）。若显示电阻接近0Ω或蜂鸣器鸣响，说明内外导体短路，天线已失效。
检测馈线芯线连续性：分别测试馈线两端中心针之间的电阻，正常应为0Ω左右（导通）。若显示无穷大，说明芯线断裂。
检测馈线屏蔽层连续性：分别测试馈线两端外壳金属之间的电阻，正常应为0Ω左右。若不导通，说明屏蔽层断裂。
⚠️ 注意：万用表只能判断天线是否存在物理性断路或短路，无法检测天线的驻波比和增益性能——一根万用表测着通断“正常”的天线，驻波比可能高达5以上，不仅信号差还有烧功放的风险。
3.2 万用表与简易信号对比法检测WiFi天线（新手重点掌握）
万用表检测法（进阶：适配SMA接头焊接质量检测）

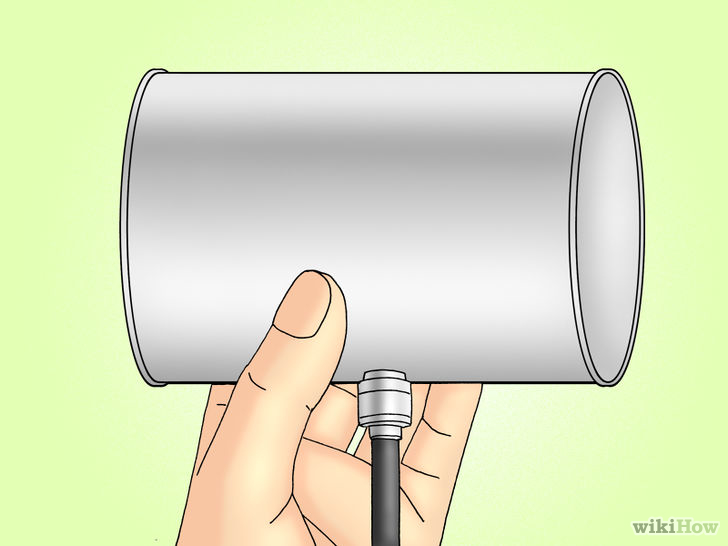

在自制天线或维修路由器天线时，SMA接头焊接质量是常见故障点：
检测焊接短路：按上述方法测试中心针与外壳之间的绝缘电阻。若出现短路，大概率是焊锡量过多产生焊瘤，或编织型外导体处理不当产生毛刺-。
检测焊接虚焊：轻微晃动馈线同时测量导通电阻，若数值跳动，说明焊点存在虚焊。
简易信号对比法（无需专业设备）
这是爱好者验证自制天线是否“能用”的最简便方法：
取一根已知性能良好的“标准天线”（如原厂路由器天线）作为对照。
将待测天线和标准天线分别接入同一路由器，在相同位置（如距离路由器5米）用手机或电脑查看WiFi信号强度（dBm值）。
比较两者信号强度差异。自制天线信号强度与标准天线差距在3-5dBm以内，说明基本可用。
🔍 局限性说明：此方法受环境干扰、路由器功率、接收端灵敏度等多因素影响，仅适用于定性判断，不能替代专业仪器的定量测量。
3.3 矢量网络分析仪检测WiFi天线方法（进阶精准检测）
矢量网络分析仪（VNA）是评估WiFi天线性能的专业标准工具。以下操作流程基于行业通用规范编写。
第一步：仪器校准（最关键步骤）
以安捷伦E5071C为例的校准流程-20：
将射频线一端接入网络分析仪PORT1端口，另一端SMA接头接入校准件。
依次按仪器面板按钮：〖Cal〗→〖Calibrate〗→〖1-Port Cal〗。
按顺序执行开路（Open）、短路（Short）及50Ω负载（Load）三点校准。
通过端口延伸功能将RF转接线一起校准，消除测试线缆引入的误差。
对于自制天线，RF转接线需焊接到天线的匹配端，才能测到最准确的性能指标-20。
第二步：驻波比（VSWR）测量
调取网络分析仪的VSWR测试窗口。
设置扫描频率范围：2.4-2.5GHz（2.4G频段）或5.15-5.85GHz（5G频段）。
将待测天线连接到已校准的测试端口。
读取VSWR曲线。在目标工作频段内VSWR应＜2，理想情况下＜1.5。VSWR值偏高说明阻抗匹配不佳，功率损耗升高-1。
📌 实操提示：天线是频带器件，必须观察整个目标频段内的VSWR曲线是否平滑且维持在较低水平。只看单频点数值是新手最常犯的错误-49。
第三步：回波损耗（S11）与带宽测量
调取S11测试窗口。
扫描目标频率范围，读取S11曲线。
有效工作频段定义为S11＜-10dB的频率范围-20。
确认该频段是否完全覆盖WiFi工作频段（2.4-2.4835GHz或5.15-5.85GHz）。
第四步：输入阻抗测量（Smith圆图）
调取Smith圆图测试窗口。
在工作频点附近读取阻抗值。
理想值为50Ω（纯电阻）。偏离50Ω越多，匹配越差，能量反射越严重。
3.4 WiFi天线增益测量方法（微波暗室专业测试）
精确测量天线增益需使用微波暗室和天线增益测试系统-20：
将被测天线放置于微波暗室测试平台上。
采用标准增益天线对比法，在自由空间环境中测量被测天线相对于标准天线的相对功率增益-。
通过对比两个天线的接收功率，计算出被测天线的绝对增益（单位dBi）。
🏠 替代方案（无暗室条件） ：采用信号源+场强仪测法——信号源发射0dBm左右的测试信号，用功率计分别测量接匹配负载和接天线时的输出功率，计算差值来近似估算增益。
四、补充模块
4.1 不同类型WiFi天线的检测重点
全向天线（路由器原装天线） ：
检测重点：在水平360度方向上的辐射均匀性
简易验证：围绕路由器转圈观察信号强度波动幅度
定向天线（八木天线、菱形天线、抛物面天线） ：
检测重点：主瓣方向的增益值和前后比
常见问题：反射板不平整会导致增益下降，铜丝长度不精确会偏离谐振频率-
PCB板载天线（嵌入式设备、物联网模块） ：
检测重点：对地尺寸是否满足四分之一至四分之三波长要求。若模块尺寸小于此范围，天线效果会受影响-20
测试要求：RF转接线需焊接到天线匹配端，而非直接焊接在天线辐射体上
室内分布天线（AP信号覆盖系统） ：
检测重点：各端口间隔离度、多端口一致性
4.2 WiFi天线检测常见误区（避坑指南）
❌ 误区1：驻波比只看单频点数值
脱离频率范围看单点数值是新手最常见的错误。一个天线在2.45GHz驻波比为1.5，在2.4GHz可能高达3.0-49。正确做法是观察整个WiFi工作频段内的VSWR曲线。
❌ 误区2：用万用表通断判断天线“好坏”
万用表只能测物理性短路/断路，无法反映阻抗匹配和增益性能。一根通断“正常”的天线驻波比可能高达5以上，会烧毁功放。驻波大的天线收发效率均不良-。
❌ 误区3：忽略环境因素对检测结果的影响
天线测试应在远离金属物体和电磁干扰源的环境中进行。附近大型金属物体会改变天线的辐射特性，导致测量结果失真。
❌ 误区4：未做仪器校准直接测试
不校准的网络分析仪测量结果毫无参考价值。校准可消除射频线缆和连接器引入的误差，确保测量准确性。
❌ 误区5：自制天线只测增益不看驻波比
很多爱好者只关心“增益多少dBi”，却忽略驻波比。高增益但高驻波比的天线不仅实际效果差，长期使用还可能损伤设备功放。
4.3 WiFi天线失效典型案例（实操参考）
案例一：室外网桥天线馈线芯线断裂导致的信号丢失
故障现象：某无线网桥部署于室外，一端使用棒状天线，使用一段时间后完全无信号-。
检测过程：万用表测试天线芯线与外壳绝缘电阻正常（无短路），但测试馈线两端芯线连续性时发现电阻无穷大，确认芯线断裂。
解决方法：更换同轴馈线，重新焊接SMA接头。注意2.4GHz高频信号衰减严重，馈线长度严格控制在1米以内-。
案例二：路由器改造中SMA接头焊接短路导致信号极弱
故障现象：某用户为路由器更换外置SMA天线接口，改造后信号强度比改造前还差，几乎无法连接。
检测过程：万用表测试SMA接头中心针与外壳之间电阻接近0Ω，确认焊接时焊锡量过多产生焊瘤，导致内外导体短路-。
解决方法：拆开焊点清理多余焊锡后重新焊接，确保中心针与外壳绝缘后，信号恢复正常。
案例三：自制双菱形天线增益不达预期
故障现象：DIY 18dB铜丝平板天线，实测增益仅15-17dB，低于理论值18.2dB。
检测过程：经分析确认两个关键问题——铜丝长度未精确控制导致偏离谐振频率；反射板不平整影响辐射方向图-。
解决方法：重新精确测量铜丝切割长度，更换平整反射板，采用50W以上功率烙铁确保焊点饱满（铜线较粗散热快，低功率烙铁难以维持最佳焊接温度）-。
五、结尾
5.1 WiFi天线检测核心（分级排查策略）
根据使用场景选择不同的检测路径：
场景A：普通路由器天线信号差（家庭用户）
→ 检查天线接口是否松动（拧紧） → 简易信号对比法（换天线测信号强度） → 万用表测短路 → 替换天线
场景B：DIY自制天线调试（电子爱好者）
→ 精确测量振子尺寸（是否符合1/4波长） → 万用表检测焊接短路/虚焊 → 简易信号对比法初步验证 → 网络分析仪测驻波比（有条件时） → 调整匹配电路优化
场景C：批量天线质检或户外网桥部署（专业用户）
→ 矢量网络分析仪测S11、VSWR、Smith圆图 → 确认工作频段完全覆盖 → 微波暗室测增益 → 环境适应性测试（防水、防雷接地）
5.2 WiFi天线检测价值延伸（维护与采购建议）
日常维护技巧：
定期检查室外天线接口防水状况，锈蚀及时清理并用玻璃胶补涂防护-
天线连接处每月检查一次松动情况，轻微晃动时及时拧紧-
避免天线长期处于潮湿、高温或强振动环境
采购与选型建议：
采购成品天线时，要求供应商提供VSWR测试报告（目标频段内VSWR＜2）
选择天线时关注工作频段是否精确覆盖2.4-2.4835GHz或5.15-5.85GHz
增益选择需与实际使用场景匹配：家庭覆盖选5-8dBi全向天线，远距离定向传输选12-18dBi定向天线
5.3 互动交流（分享WiFi天线检测中的疑难杂症）
你在DIY自制WiFi天线时，是否遇到过驻波比始终居高不下的情况？路由器天线改造后信号反而更差，排查了哪些方面？户外网桥天馈系统在雷雨天后出现信号异常，是如何定位故障的？
欢迎在评论区分享你在WiFi天线检测中遇到的实际难题和解决经验，也欢迎提出本文尚未覆盖的检测场景需求。点赞+收藏本文，后续将持续更新更多电子元器件检测实操内容，助你从入门到精通！
💡 声明：本文检测方法及数据参考了行业通用标准（VSWR＜2、S11＜-10dB等），实际操作中请结合具体设备规格书及使用场景灵活调整。涉及高压、雷击防护等安全相关内容，请务必委托专业机构执行。
