在编程世界的江湖里，后端技术栈庞杂繁复，总有一堆听起来高大上的「关键词」，让初学者望而生畏。你是否也曾感到困惑：从学校项目到工业级系统，到底需要掌握哪些核心“内功”？今天，我们就用42张精华图解，为你拨开迷雾，一次性讲透后端架构的演进脉络与核心战术！

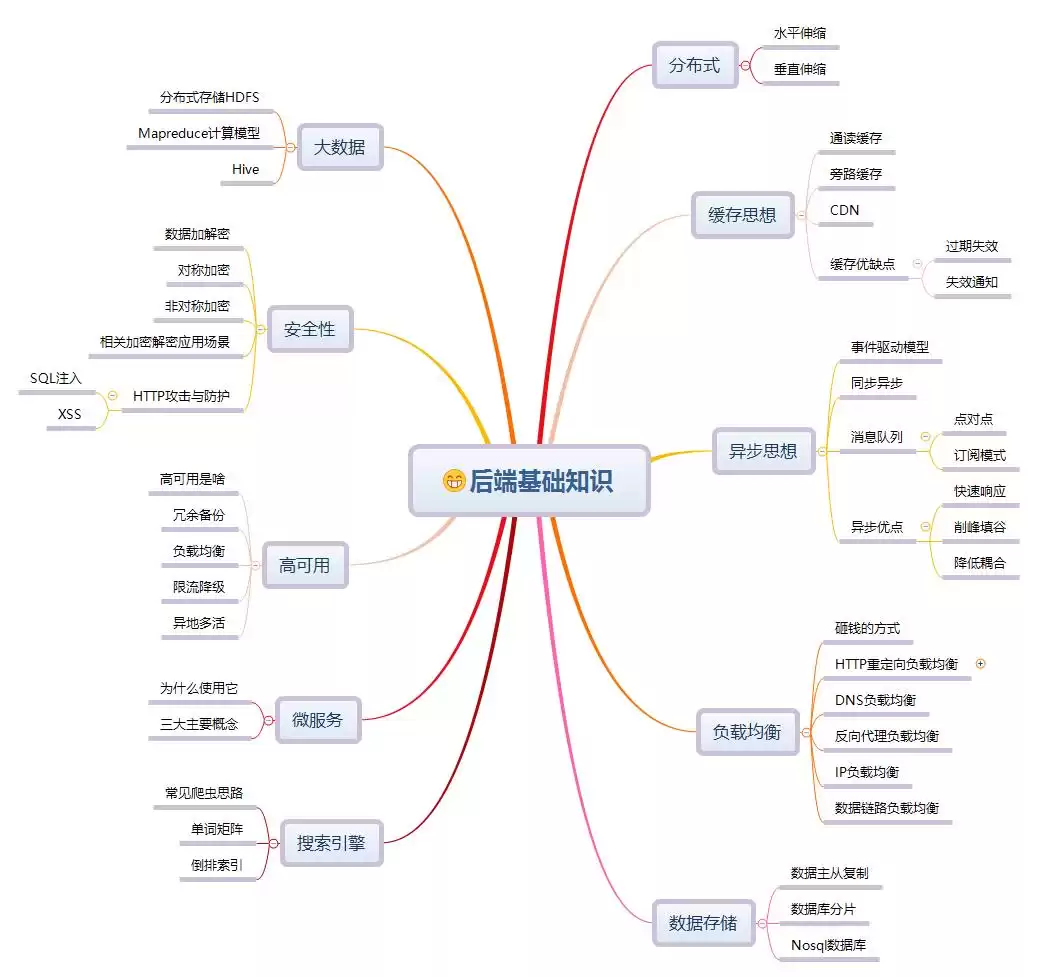

核心知识地图

校内的练手项目，单台服务器即可搞定，性能“够用就行”。但一到面试，为何人人都把“秒杀系统”作为简历标配？第一个灵魂拷问来了：你为何必须采用分布式方案？

当几十个用户访问，系统响应飞快，你信心满满。可当面试官追问：“项目并发量多少？压测性能如何？”你是否瞬间语塞？

用户激增，系统资源（CPU、内存、带宽、磁盘）迅速耗尽，服务器崩溃，服务停摆。怎么办？

垂直伸缩（纵向升级）

提升单机战力。换上更强的CPU、更快的网卡、更大的硬盘，如同将摩托车升级为跑车。这在金融、电信领域常见，但烧钱且终有性能天花板，运维也愈发复杂。

水平伸缩（横向扩展）

一台不够，就上集群！用多台廉价服务器组成分布式军团，合力扛压。记住：所有技术架构，均由需求驱动。

回顾系统的成长史：最初的单体应用，服务少量用户。

单体架构

随着产品走红，用户量暴涨，单机不堪重负，用户体验下滑。必须升级！第一板斧：将数据库与应用程序分离部署。

数据库与应用分离

分离后性能提升，用户量呈指数级增长，服务器再次告急！引入缓存：将热点数据暂存于内存，避免每次都直连磁盘数据库。缓存分本地缓存与分布式缓存（集群化缓存服务）。

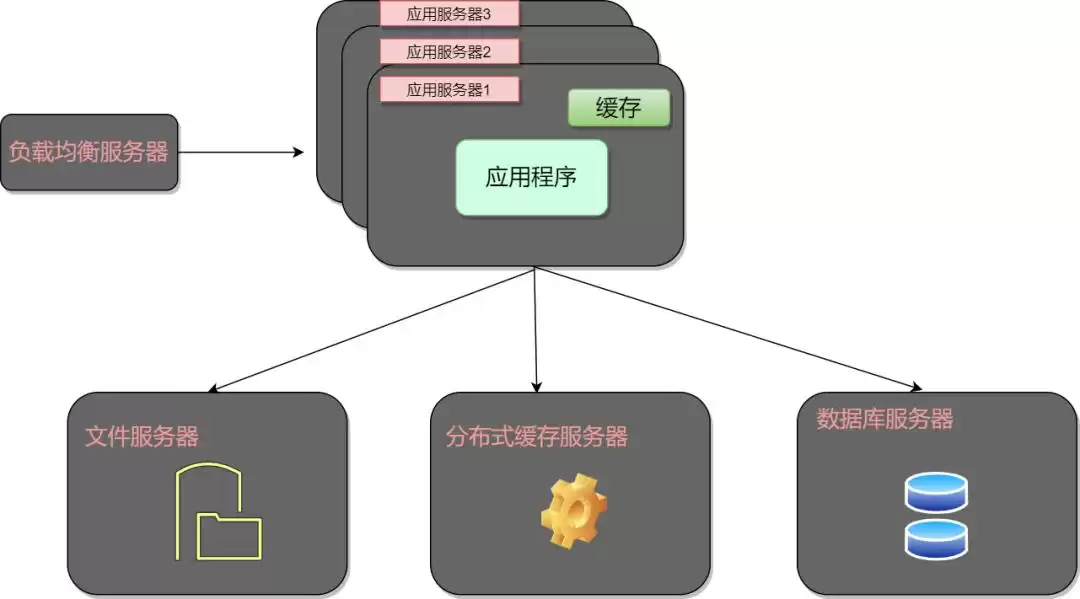

缓存的好处？应用不再频繁访问数据库，响应飞速。系统持续火爆，应用服务器也升级为集群。

应用集群化

缓存是软件界的王牌加速器，无处不在。从CPU到虚拟机，从程序Buffer到网络架构，都在用它。缓存主要分两类：通读缓存与旁路缓存。

通读缓存

应用请求数据，缓存若有则直接返回；若无则向数据源索取，同时存入缓存。典型代表：CDN与反向代理。

通读缓存原理

以CDN为例：你在成都网购，商品若在本地仓，半日即达，体验极佳。CDN就是将内容分发到离用户最近的节点，提速并节省带宽。

旁路缓存

应用需主动将数据从源读取后写入缓存。后续请求则直接由缓存响应。

旁路缓存原理

缓存的核心优势

数据存于内存，比硬盘或网络获取快得多，性能飙升；CDN等能显著降低源站负载；缓存命中直接返回结果，避免了重复的CPU密集计算。

缓存的挑战：数据一致性

源数据更新，缓存可能变“脏”。如何应对？

过期失效：写入时设有效期，读取时检查并刷新。

失效通知：更新源数据时，主动通知清理缓存。

所有数据都该缓存吗？

并非如此！只有热点数据（如当日爆款、热门新闻）缓存才有高价值，命中率才高。

缓存主要优化了“读”，而“写”的压力如何化解？数据通常需持久化到数据库，直接写入可能成为瓶颈。

假设系统A强依赖系统B，若B故障，A必受牵连。如何解耦并提升吞吐？答案是：消息队列（事件驱动）。

同步调用下，应用阻塞等待服务返回，CPU闲置，资源浪费。

同步调用的阻塞

例如发送邮件，远程服务队列若长，线程将长时间阻塞。这会占用系统资源，无法快速响应用户。现实中，如用户注册后的激活邮件，我们无需等待发送结果即可响应。如何实现？

消息队列异步模型

调用者发送消息至队列后立即返回，应用快速响应并释放资源。专门消费者程序从队列取消息处理。下游故障不影响上游。

消息队列角色

模型三要素：生产者、消息队列、消费者。消费模式有二：

点对点：多生产者对多消费者，一条消息仅被一个消费者处理。

点对点模式

发邮件即典型点对点，服务间互不干扰。

发布/订阅：生产者向主题发布消息，多个消费者订阅同一主题，各取所需，并行处理。

发布/订阅模式

如用户注册，信息发布到“用户”主题，短信服务、营销服务等不同消费者可同时获取并处理。

用户注册场景应用

异步模型的战略价值

快速响应：生产者无需等待耗时处理。削峰填谷：系统访问有高低峰。消息队列可暂存洪峰请求，让消费者按能力处理，高峰时减压，低谷时消化，提升资源利用率。降低耦合：服务间通过消息通信，代码依赖解除，独立部署升级更灵活。

主流消息队列（如Kafka, RabbitMQ, RocketMQ）如何选型？其优劣是高频率面试题。

单机难扛，集群来帮。如何将海量请求合理分摊？需要一位智能调度官——负载均衡。分发策略是关键。

早期靠硬件设备（如F5），昂贵。后出现软件负载均衡服务器。

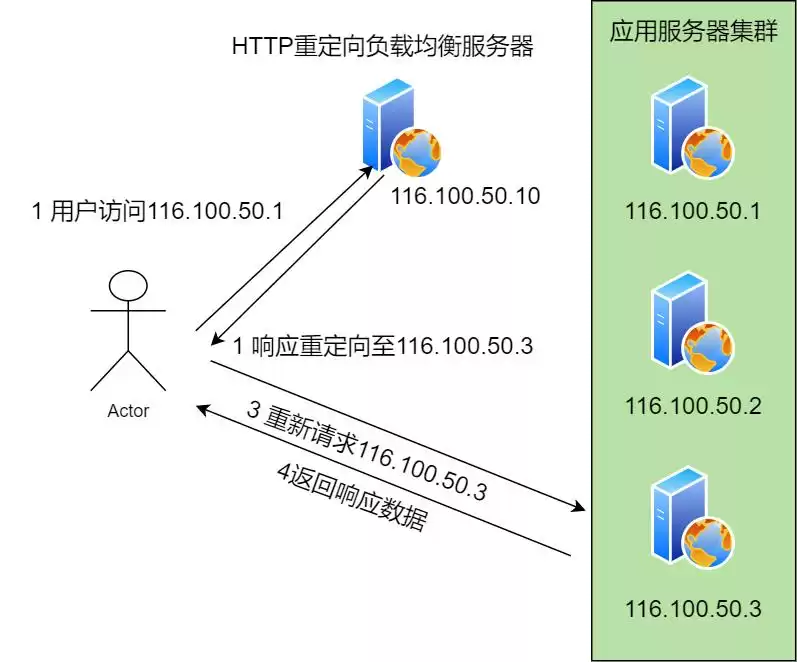

HTTP重定向负载均衡

负载均衡服务器计算得到真实服务器地址，通过HTTP 302响应告知浏览器重定向。

HTTP重定向

优点：实现简单。缺点：增加请求耗时（两次握手）；暴露后端IP，有安全风险。

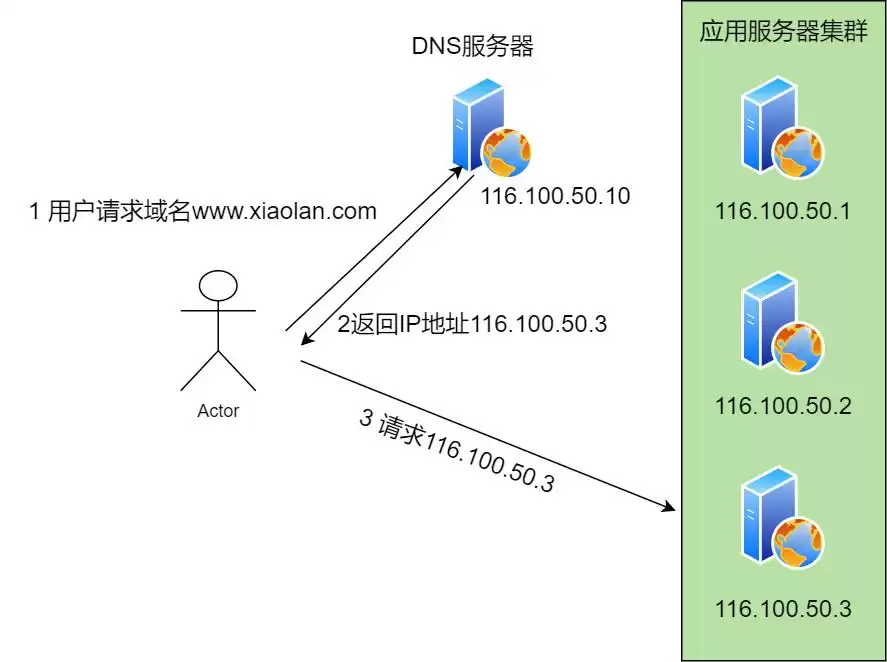

DNS负载均衡

利用域名解析。用户请求时，DNS返回不同IP地址，导向不同服务器。

DNS负载均衡

结合本地缓存，减少解析压力。工程中常配合使用：DNS解析到负载均衡集群，再由其转发给应用服务器，隐藏后端IP。

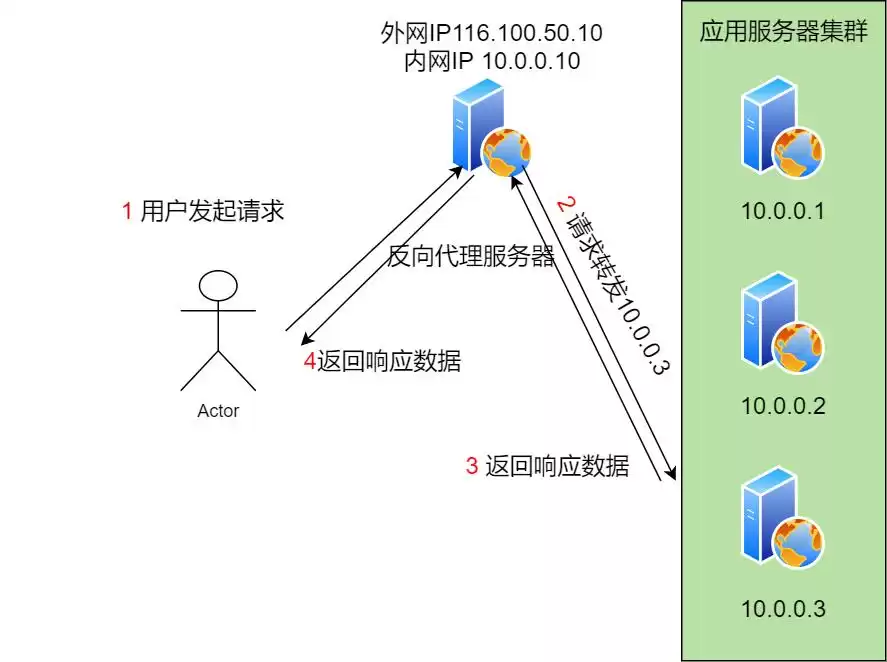

反向代理负载均衡

典型如Nginx。请求直达反向代理，它作为流量入口，进行缓存和分发。

反向代理负载均衡

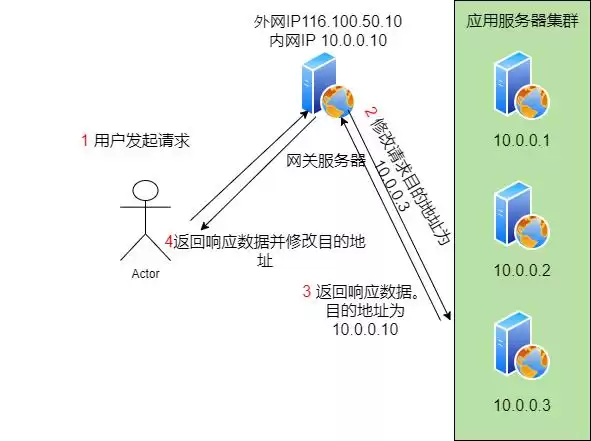

IP负载均衡

在网络层操作。负载均衡服务器修改数据包目标IP地址，转发给应用服务器。

IP负载均衡

内核级别，性能高，但大流量时可能成为瓶颈。

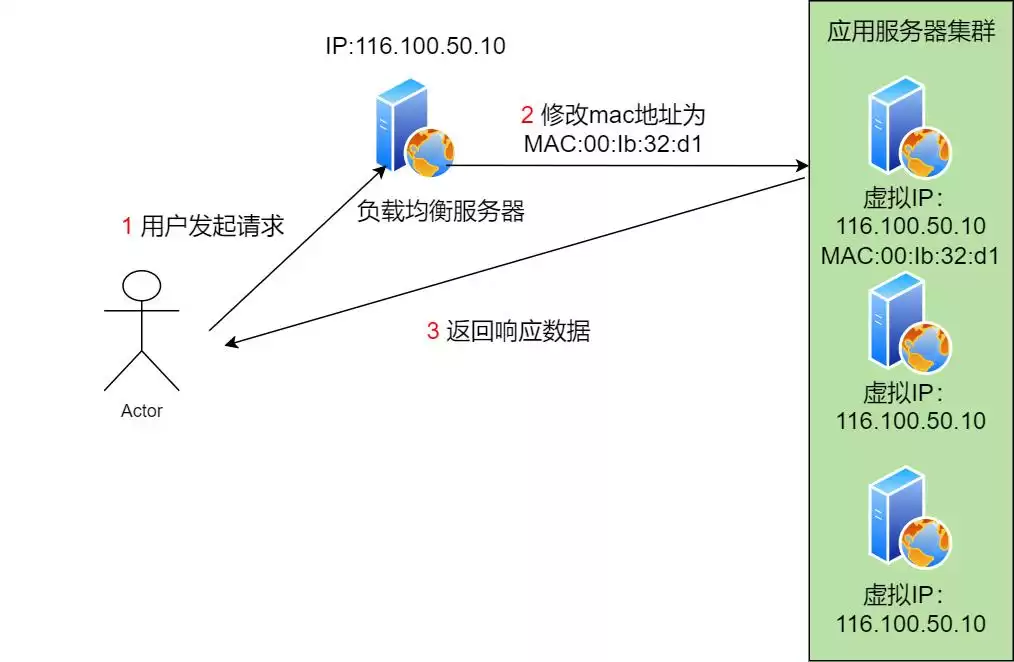

数据链路层负载均衡

解决带宽瓶颈。不改IP，只改MAC地址。应用服务器与负载均衡器共用虚拟IP。

数据链路层负载均衡

负载均衡算法是核心，常见有：轮询、随机、最少连接、加权等，需根据场景选择。

数据是公司的核心资产。如何保障其高可用与海量存储？

主从复制

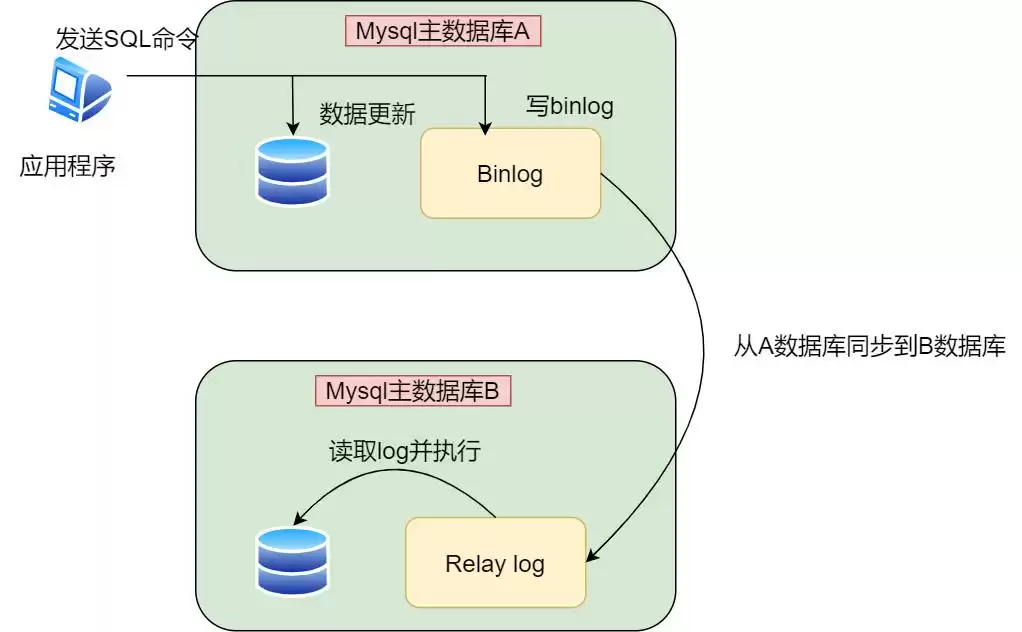

使用主备数据库。主库更新写入Binlog，从库读取Binlog并重放（Relay Log），实现数据同步。

MySQL主从复制

实现读写分离，提升读性能。一主多从可做高可用。但主库故障怎么办？可考虑主主复制。但这不解决存储容量问题，需分库分表。

数据库分片

将一张大表水平切分，存储在不同服务器。

硬编码分片：直接在代码中指定规则，如按ID奇偶分存。缺点：增减服务器需改代码。

硬编码分片

哈希取模分片：根据主键ID与服务器数量取模，确定存储位置。更常用，但扩容时数据迁移仍是挑战。

如何在海量网页中瞬间找到答案？背后是强大的搜索引擎技术。

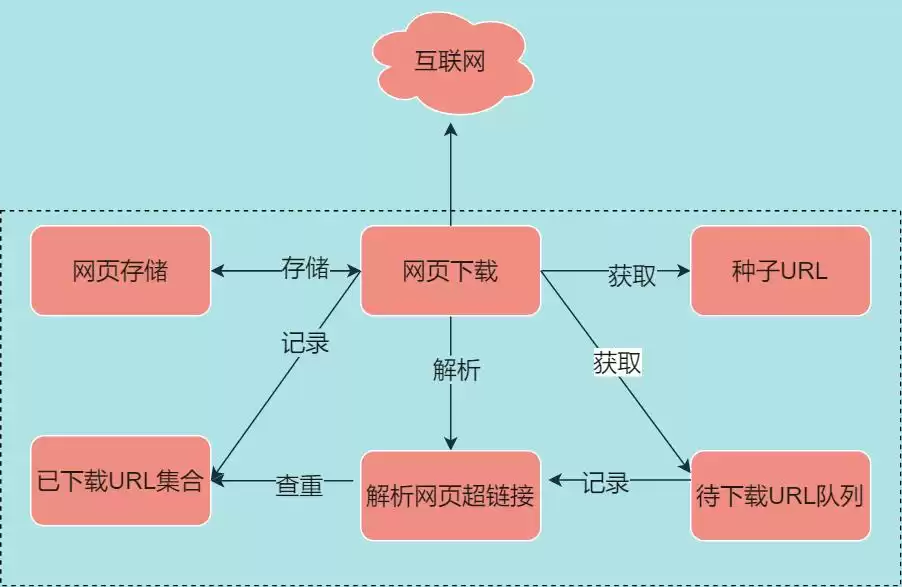

网络爬虫遍历互联网，抓取并存储网页。

爬虫工作原理

对网页内容分词，构建倒排索引：记录每个词出现在哪些文档中。

分词与矩阵

倒排索引结构

搜索时，直接定位到单词对应的文档列表。

结果众多，如何排序？经典算法PageRank：通过网页间的链接关系计算权重，链接即投票。权重高的结果更靠前。

PageRank算法示意

还有其他排序因子，如词频（TF），衡量搜索词与文档的相关性。

词频(TF)计算

单体架构痛点：代码合并地狱、新增功能困难、数据库连接耗尽。微服务应运而生：将巨型应用拆分为独立部署、协同作战的小型服务舰队。

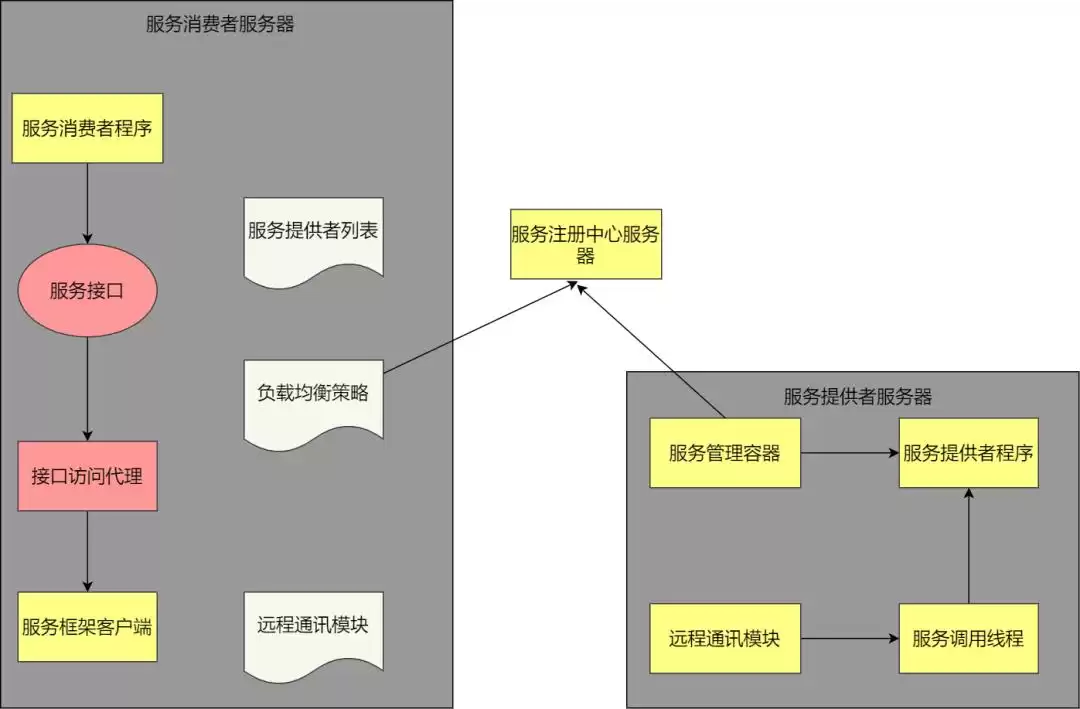

核心是服务注册与发现。服务提供者向注册中心报到，消费者从注册中心查找并调用。

注册中心模式

以Dubbo为例，客户端通过代理获取服务列表，经负载均衡选择后，进行远程调用。微服务需关注：服务治理、监控、链路追踪、配置中心等。

微服务技术栈

切记：技术为业务服务，切勿为了“微服务”而微服务！

高可用目标：一台机器宕机，用户无感知。标准常以“几个9”衡量，如99.99%（四个9），意味着年停机时间不超过52分钟。

故障原因千奇百怪：硬件损坏、数据库崩溃、BUG、甚至光缆被挖断。如何构建防线？

冗余备份：关键服务均有备份，支持快速切换。

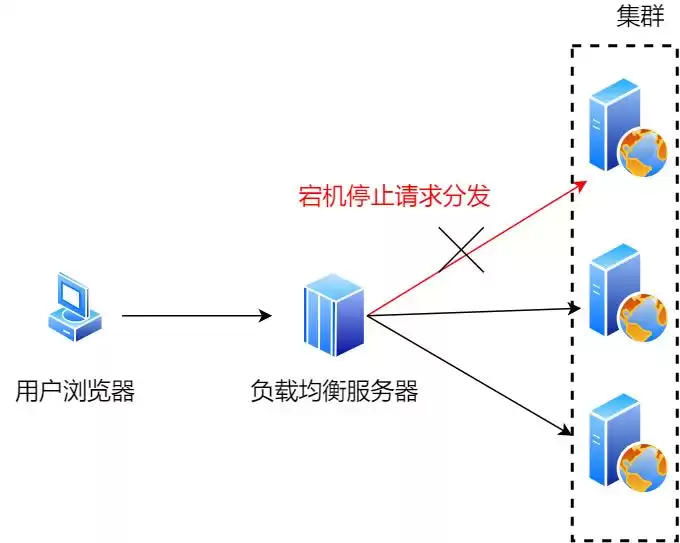

负载均衡：配合健康检查，自动剔除故障节点，将流量导向健康实例。

负载均衡与故障转移

限流降级：流量洪峰时，果断丢弃部分非核心请求，保全主干业务。暂时关闭非关键功能（如商品评价），确保下单流程畅通。

异地多活：在多地部署数据中心，通过智能DNS解析将用户导流至最近可用机房，抵御地域性灾难。

安全是底线。从数据泄露到服务攻击，防护必须前置。

数据加解密三大手段：

单向散列加密：如MD5，不可逆。但可通过彩虹表破解。对策：加盐（Salt）。常用于密码存储。

单向散列加密（加盐）

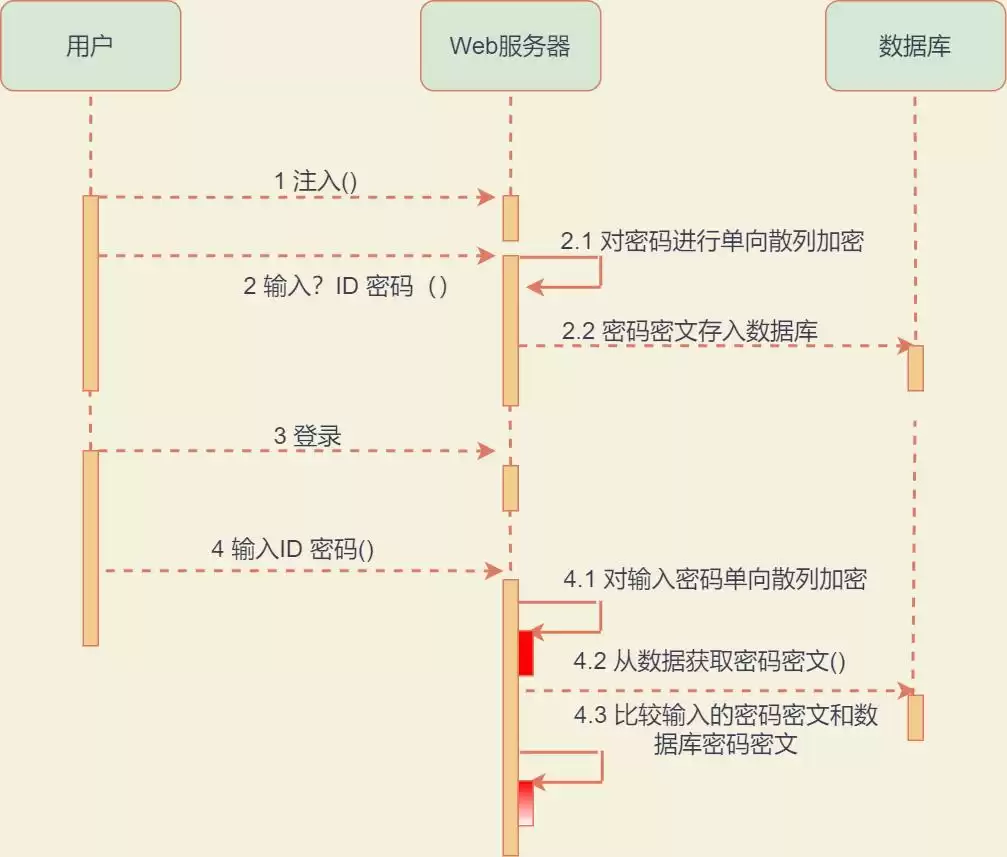

密码存储与验证流程

对称加密：加解密使用同一密钥，速度快。用于加密存储敏感信息（如银行卡号）。

对称加密

非对称加密：公钥加密，私钥解密。HTTPS即其典型应用，用于安全交换对称加密的密钥。

非对称加密

Web攻击与防护

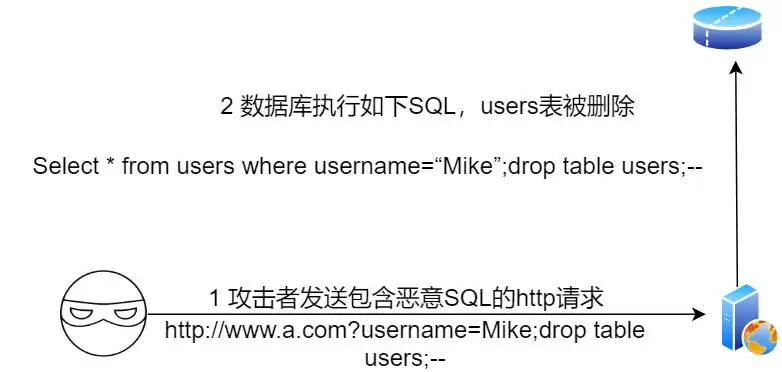

SQL注入：攻击者提交恶意SQL片段。防护：使用PreparedStatement预编译，杜绝SQL拼接。

SQL注入攻击示意

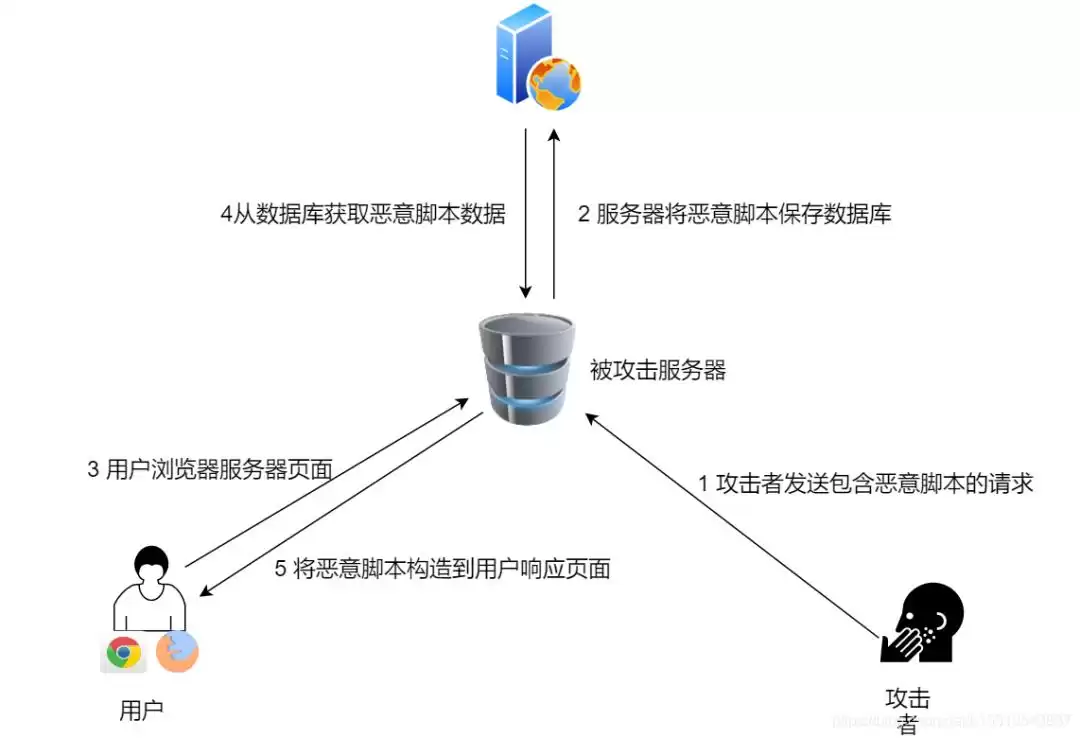

XSS攻击：跨站脚本攻击，注入恶意脚本在用户浏览器执行。防护：对用户输入进行严格过滤和转义，或部署Web应用防火墙（WAF）。

安全防御体系

大数据技术聚焦于海量数据存储与批量计算，旨在从数据中挖掘价值。

分布式文件系统HDFS：由NameNode（管理元数据）和多个DataNode（存储数据块）组成。

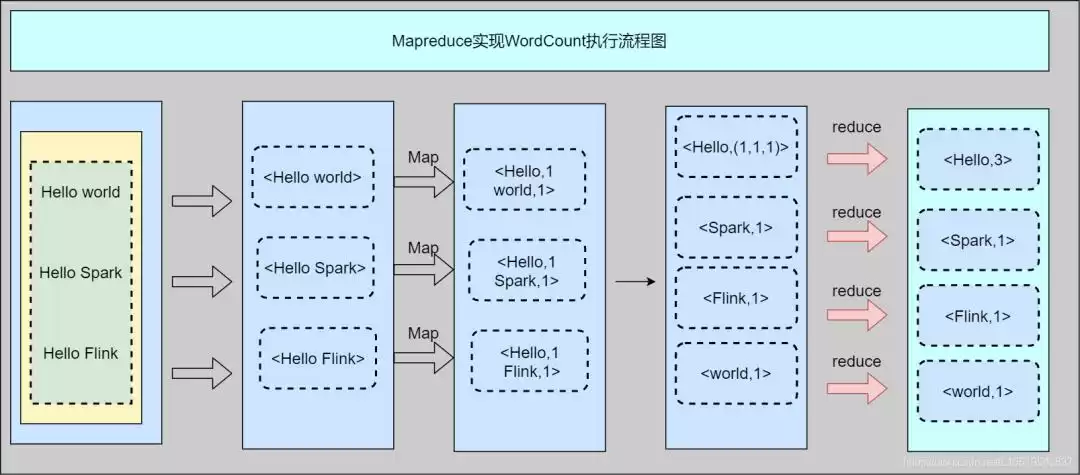

MapReduce经典计算框架：分Map（映射）和Reduce（归约）两阶段。以词频统计为例：

MapReduce词频计算过程

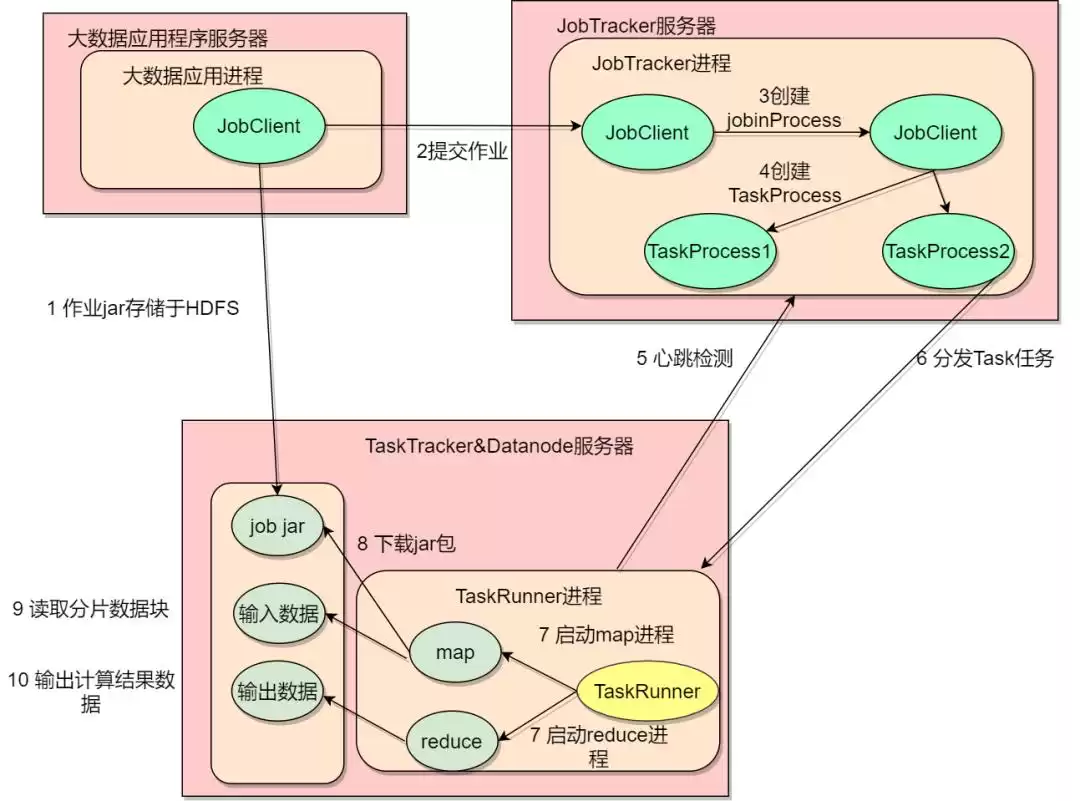

集群中由JobTracker调度，多个TaskTracker执行任务。

MapReduce任务执行流程

Hive将SQL语句自动翻译成MapReduce任务，降低使用门槛。

Hive SQL示例

逻辑执行计划

转化为MapReduce任务

Spark：基于内存计算，迭代效率远超MapReduce。提供更丰富的算子（不限于Map/Reduce），并集成MLlib等库。

Flink：真正的流处理引擎，以事件驱动和低延迟著称，在大数据领域迅速崛起。

附一张去年技术会议的纪念品。

技术会议纪念马克杯

从C/C++转向后端开发的我，最初同样感到迷茫。后端技术浩瀚如海，希望这42张图解和梳理，能为你绘制一张清晰的“修炼地图”。技术之路，知方向而后求精深。利用好搜索引擎，结合实践，每一步都算数！

互动时刻：以上八大核心模块，哪个是你当前最想攻克的难关？或者你对哪个技术点有独特的见解？欢迎在评论区留言交流！如果这份“图谱”对你有帮助，也请分享给更多正在后端路上探索的伙伴。我们下期再见！
